相貫線切割機切割的展開圖樣線的基本方法及輔助平面法，可以準確的把切割路線畫出來。可以引導割槍切割路線。下面武漢華宇誠數控具體介紹一下這個問題，廣大用戶也都很關注它。

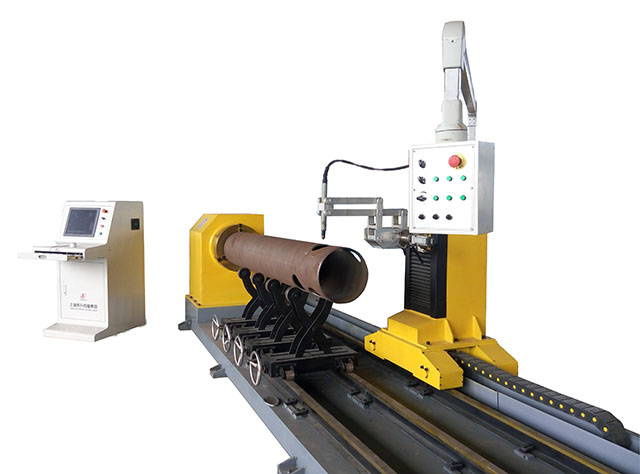

   武漢華宇誠數控相貫線切割機切割的展開圖樣線的基本方法有兩種。

    1.計算法，它通過理論計算，進行展開放樣。首先示意性的畫出必要的視圖，然后將圓管斷面等分，將圓周上等分點折算成角度依次計算，再根據計算結果描點進行放樣，作出相貫線的展開圖樣線。計算法作圖迅速，雖然是近似計算，但等分點愈多展開圖愈準確，足以滿足工程需要。計算法繁瑣的計算過程因其模塊化程度高，可以通過程序設計來實現，精確的描點繪圖也可由計算機來完成，可以確保產品質量，提高工作效率。本文討論的就是如何通過計算法進行展開放樣。

    2.圖解法，它運用投影原理作圖，進行展開放樣。首先按投影原理繪制出構件的有關視圖，并畫出輔助線，求出實長、實形等，然后再作出相貫線的展開圖樣線。圖解法作圖繁瑣，手工作圖誤差較大，影響加工質量。計算機輔助繪圖雖可提高精度，但是模塊化程度不高，不易于程序設計。

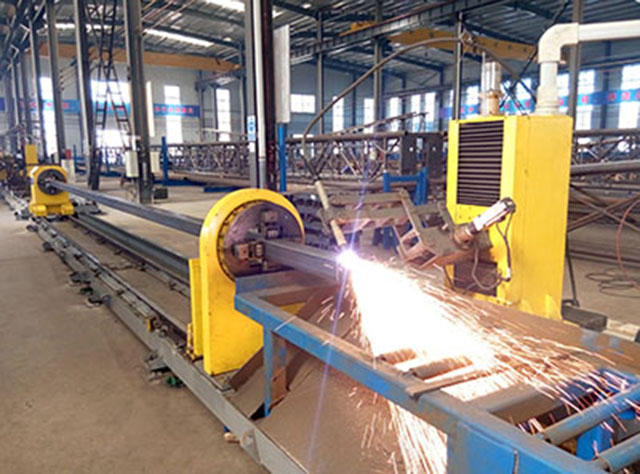

    武漢華宇誠相貫線切割機切割用輔助平面求相貫線的步驟：
    1、形體分析參與相交的是哪兩個回轉體。所示的為軸線垂直相交的兩圓柱體參與相貫。
    2、分析相貫線的三面投影。所示，兩相貫的圓柱其相貫線的水平投影積聚為小圓周、側面投影夾在小圓周中的那段大圓弧線上。
    3、求相貫線上的特殊點。俯視可知相貫線上的最前、最后點1、2；最左和最右點3點和4點。
    4、四個特殊點的側面投影；它們的正面投影如圖所。
    5、用輔助平面法求一系列中間點。輔助平面與兩回轉體相交的交線的交點是輔助平面、兩回轉面的三面的公共點。輔助平面的選擇原則就是平面與兩回轉體同時相交的交線為最簡單的直線或圓。因?yàn)橹本€或圓可以用圓規或直尺直接準確畫出。所示，可選擇正平面為輔助平面，它與兩圓柱同時相交的交線都為直素線。
    6、所示的是在最前與最后點之間取一正平面，它們與兩圓柱交線的正面投影所示。四條交線的交點即為輔助平面、兩圓柱面的公共點所示。
    7、光滑連接各點。并不全兩回轉面的轉向輪廓線的投影所示。

    對于以上相貫線切割機切割的展開圖樣線的基本方法及輔助平面法一些具體介紹，這些都是公司工程師提供的的資料。希望您看到能對您的生產有所幫助。
